Потрібно виготовити корпус електронного приладу з ідеально рівними отворами чи розкроїти сталеву плиту завтовшки кілька десятків міліметрів для металоконструкції? В обох випадках необхідно розрізати метал, але оптимальна технологія буде різною.
Саме тому питання «лазер чи плазма?» не має універсальної відповіді. У сучасній металообробці вибір залежить від товщини матеріалу, вимог до точності, якості кромки, продуктивності та собівартості виробництва. Від цих чинників залежить і те, яке обладнання для металообробки буде найефективнішим для конкретного підприємства.
У цій статті розглянемо, як працюють лазерне й плазмове різання, у чому їхні переваги та обмеження, коли варто використовувати кожну з технологій і чому багато сучасних підприємств застосовують їх одночасно.
Як працює лазерне різання
Лазерне різання ґрунтується на використанні сфокусованого світлового променя дуже високої потужності. Оптична система концентрує його у пляму діаметром менше одного міліметра, де температура миттєво підвищується до рівня, достатнього для плавлення або часткового випаровування металу.
Одночасно через сопло подається допоміжний газ — кисень, азот або стиснене повітря. Він видаляє розплавлений метал із прорізу, охолоджує кромку та покращує якість різання.
Оскільки інструмент не контактує з металом механічно, він практично не зношується, а точність обробки залишається стабільною навіть під час тривалої роботи.
Волоконний чи CO₂-лазер: що використовують сьогодні
Ще десять-п’ятнадцять років тому більшість підприємств використовували CO₂-лазери. Вони добре підходили для різання листового металу, але вимагали складнішого обслуговування й споживали більше електроенергії.
Сьогодні переважна більшість нових виробничих ліній оснащується волоконними лазерами (Fiber Laser). Вони мають вищий коефіцієнт корисної дії, працюють швидше, споживають менше електроенергії та потребують менше сервісного обслуговування. Тому волоконні лазери сьогодні вважаються галузевим стандартом у сучасній металообробці.
Чому лазер забезпечує таку високу точність
Однією з головних переваг лазерного різання є невелика зона термічного впливу (HAZ, Heat Affected Zone) — ділянка металу, властивості якої змінюються під дією високої температури, хоча сам метал у цій зоні не розрізається. Завдяки цьому зменшується ризик деформації деталі, зміни структури металу та появи внутрішніх напружень.
Ще одна важлива перевага лазерного різання — дуже вузька ширина різу. У поєднанні з високою точністю це дає змогу виготовляти дрібні отвори, складні контури та щільніше розміщувати деталі на металевому листі. У результаті скорочуються відходи матеріалу й підвищується ефективність його використання.
Для більшості виробів із тонколистового металу сучасні волоконні лазери забезпечують точність різання на рівні близько ±0,1 мм. Плазмове різання, особливо товстих заготовок, також може демонструвати високу точність, однак вона значною мірою залежить від класу обладнання, товщини металу та правильно підібраних режимів роботи.
Завдяки поєднанню високої точності, вузької ширини різу та мінімальної зони термічного впливу лазерне різання широко використовують у виробництві деталей, які після розкрою одразу надходять на зварювання, порошкове фарбування або складання. До них належать корпуси електронного обладнання, медична техніка, вентиляційні системи, металеві меблі, декоративні панелі та елементи ліфтів.
Як працює плазмове різання
Плазмове різання використовує не світловий промінь, а електричну дугу.
Через сопло подається газ, який проходить крізь електричну дугу, іонізується та перетворюється на плазму — високотемпературний струмінь заряджених частинок. Температура плазмового струменя може перевищувати 20 000 °C, завдяки чому метал швидко плавиться, а потік газу видуває розплав із прорізу.
На відміну від лазера, плазма менш чутлива до великої товщини матеріалу, тому її широко використовують для розкрою товстих сталевих листів.
Основні сфери застосування:
- будівельні металоконструкції;
- суднобудування;
- резервуари;
- важке машинобудування;
- спецтехніка;
- великогабаритні деталі.
Звичайна плазма чи плазма високої чіткості
Багато хто уявляє плазмове різання як технологію, що залишає грубу кромку та вимагає тривалого шліфування. Таке уявлення сформувалося ще за часів перших плазмових установок.
Сучасні системи плазми високої чіткості (High-Definition Plasma, HD Plasma) працюють значно точніше. Завдяки стабільнішій електричній дузі, вдосконаленій конструкції пальника та цифровому керуванню вони забезпечують:
- меншу ширину різу;
- меншу конусність кромки;
- менше окалини;
- вищу повторюваність результату.
За точністю плазма високої чіткості все ще поступається лазеру, однак для багатьох виробничих завдань отриманої якості цілком достатньо.

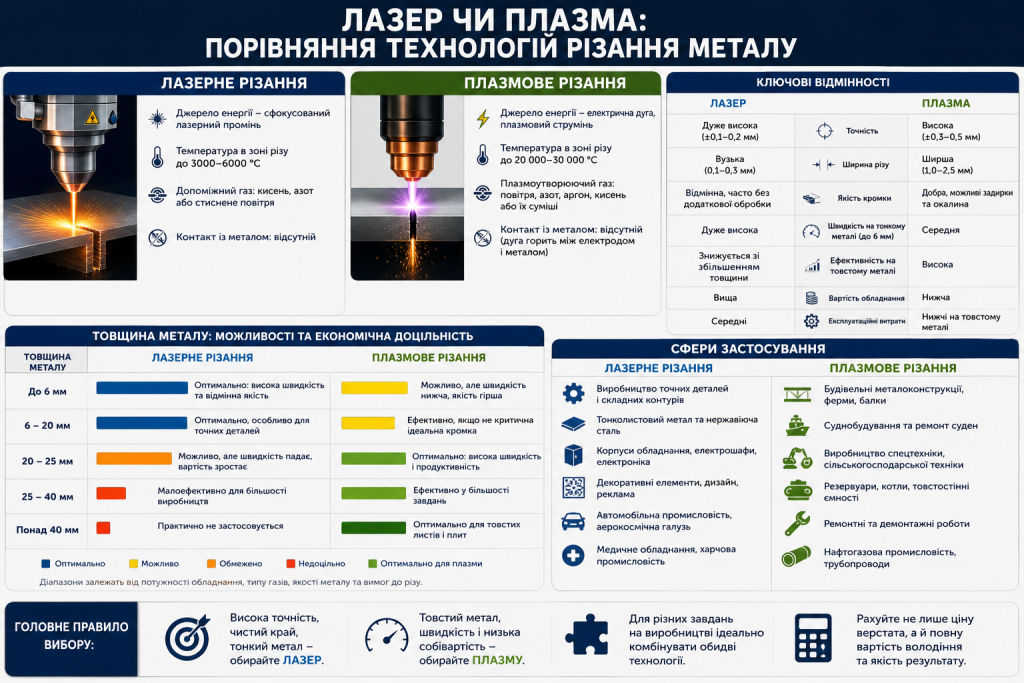

Чим лазерне та плазмове різання відрізняються
Обидві технології використовують високу температуру для розділення металу, але працюють за різними принципами й мають різні сильні сторони.
| Характеристика | Лазерне різання | Плазмове різання |
| Джерело енергії | Світловий промінь | Електрична дуга |
| Основний інструмент | Волоконний або CO₂-лазер | Плазмовий пальник |
| Точність | Дуже висока | Висока |
| Якість кромки | Майже бездоганна | Добра, особливо у плазми високої чіткості |
| Зона термічного впливу | Мінімальна | Більша |
| Робота з товстим металом | Обмежується потужністю установки | Дуже ефективна |
| Типові сфери застосування | Точні деталі, декоративні вироби, корпуси | Металоконструкції, балки, резервуари, спецтехніка |
Лазер чи плазма: що вибрати залежно від товщини металу
Товщина металу — один із головних критеріїв вибору технології різання. Проте чіткої межі між лазером і плазмою не існує. Вона залежить від потужності обладнання, марки металу, вимог до якості кромки та економічної доцільності.
Наприклад, сучасний волоконний лазер потужністю 20–30 кВт може різати значно товстіший метал, ніж установка на 6 кВт. Тому наведені нижче значення є орієнтовними й відображають типову практику більшості підприємств.
Яка технологія оптимальна для різної товщини металу
| Товщина металу | Рекомендована технологія | Коментар |
| До 6 мм | Лазерне різання | Максимальна точність, вузький різ і майже ідеальна кромка. |
| 6–20 мм | Лазер або плазма високої чіткості | Вибір залежить від вимог до точності та бюджету. |
| 20–30 мм | Потужний волоконний лазер або плазма високої чіткості | Лазер забезпечує кращу якість, плазма часто вигідніша економічно. |
| 30–50 мм | Плазмове різання | Оптимальне поєднання швидкості та собівартості. |
| Понад 50 мм | Плазмове або газокисне різання | Залежить від матеріалу, товщини та вимог до готової деталі. |
Важливо. Реальні можливості обладнання визначаються не лише товщиною металу, а й потужністю лазера або плазмової системи, типом матеріалу та якістю, яку потрібно отримати.
Які матеріали краще різати лазером, а які — плазмою
Технологію обирають не лише за товщиною металу. Важливу роль відіграють його фізичні властивості, зокрема теплопровідність, відбивна здатність і температура плавлення.
| Матеріал | Оптимальна технологія | Чому |
| Вуглецева сталь | Лазер або плазма | Обидві технології працюють ефективно. Вибір залежить від товщини. |
| Нержавіюча сталь | Переважно лазер | Забезпечує чистішу кромку й меншу потребу в доопрацюванні. |
| Алюміній | Лазер або плазма | Вибір залежить від товщини деталі та потужності обладнання. |
| Оцинкована сталь | Лазер або плазма | Обидві технології застосовуються за правильних режимів різання. |
| Мідь і латунь | Волоконний лазер | Через високу теплопровідність потрібні спеціальні налаштування обладнання. |
Точність чи швидкість: що важливіше
Лазер і плазма мають різні сильні сторони. Якщо потрібно виготовити деталі зі складною геометрією, вузькими пазами або невеликими отворами, перевагу зазвичай віддають лазерному різанню.
Якщо ж основне завдання — швидко розкроїти великі обсяги товстого металу, економічно доцільнішим часто стає плазмове різання.
| Якщо головне… | Кращий вибір |
| Максимальна точність | Лазер |
| Мінімальна ширина різу | Лазер |
| Чиста кромка без доопрацювання | Лазер |
| Висока продуктивність на товстому металі | Плазма |
| Нижча собівартість серійного виробництва | Плазма |
Практичні приклади
Технологію різання завжди обирають з урахуванням кінцевого виробу. Отже, різні підприємства можуть приймати різні рішення навіть для металу однакової товщини.
| Виробниче завдання | Оптимальна технологія | Причина |
| Металеві меблі | Лазер | Висока точність, чиста кромка, мінімальна післяобробка. |
| Корпуси електрообладнання | Лазер | Велика кількість дрібних отворів і складних контурів. |
| Будівельні металоконструкції | Плазма | Висока продуктивність і нижча собівартість. |
| Резервуари та балки | Плазма | Ефективна робота з товстими листами. |
| Ліфти | Лазер + плазма | Лазер — для облицювання, плазма — для несівних елементів. |
Саме останній приклад добре показує, що сучасні підприємства дедалі частіше використовують обидві технології. Лазер забезпечує точність там, де вона необхідна, а плазма дозволяє швидко й економічно виготовляти великогабаритні деталі.
Що впливає на собівартість різання
Поширена помилка — порівнювати лише вартість обладнання. Насправді економічна ефективність залежить від усього виробничого циклу.
Основні фактори:
- споживання електроенергії;
- витрати на допоміжні гази;
- швидкість різання;
- використання металу під час розкрою;
- потреба у шліфуванні та зачистці;
- технічне обслуговування обладнання.
Наприклад, лазерний комплекс зазвичай дорожчий у придбанні, але висока точність різання дозволяє зменшити відходи матеріалу та скоротити час на подальшу обробку деталей. Якщо ж підприємство працює переважно з товстими сталевими листами, плазмова система часто забезпечує нижчу собівартість готової продукції.
Ознайомитися з сучасними рішеннями для лазерного, плазмового та іншого обладнання для металообробки можна на сайті novaengineering.com.ua, де представлені верстати для різних виробничих завдань — від високоточного різання листового металу до обробки великогабаритних деталей.
Поширені міфи про лазерне та плазмове різання
Навколо обох технологій існує чимало стереотипів, які вже не відповідають сучасному рівню розвитку обладнання.
Міф 1. Лазер завжди кращий за плазму
Лазер справді забезпечує вищу точність і чистішу кромку, але це не означає, що він є найкращим вибором для будь-якого виробництва. Якщо потрібно швидко розкроювати товсті сталеві листи, плазмове різання часто є продуктивнішим і економічно вигіднішим.
Міф 2. Плазма залишає лише грубий різ
Це твердження стосується переважно старих плазмових установок. Сучасна плазма високої чіткості забезпечує значно кращу якість кромки, менше окалини та високу повторюваність результату.
Міф 3. Чим потужніший лазер, тим кращий результат
Потужність розширює можливості обладнання, але сама по собі не гарантує якісного різання. Не менш важливими є правильний вибір режимів, допоміжного газу та налаштування обладнання.
Міф 4. Дорожче обладнання швидше окупається
Окупність залежить від виробничих завдань. Для одного підприємства найкращим рішенням буде волоконний лазер, для іншого — сучасна плазмова система. Головний критерій — не ціна верстата, а собівартість готової продукції.
Відповіді на поширені запитання
Чи можна плазмою різати нержавіючу сталь?
Так. Плазмове різання добре підходить для нержавіючої сталі, особливо великої товщини. Якщо ж потрібна максимально чиста кромка без додаткової обробки, перевагу зазвичай віддають лазеру.
Чи підходить лазер для алюмінію?
Так. Сучасні волоконні лазери ефективно працюють з алюмінієм, однак результат залежить від товщини матеріалу, потужності установки та правильного налаштування режимів різання.
Чи можна різати оцинковану сталь лазером?
Так. Лазерне різання оцинкованої сталі широко використовується у виробництві вентиляційних систем, електротехнічних шаф та інших виробів із тонколистового металу. Важливо лише правильно підібрати режими різання та допоміжний газ.
Що точніше: плазма високої чіткості чи волоконний лазер?
Плазма високої чіткості значно перевершує традиційні плазмові установки за якістю різу, однак за точністю та чистотою кромки волоконний лазер усе ще залишається лідером.
Чи потрібне шліфування після різання?
Після лазерного різання деталі часто можна використовувати без додаткової механічної обробки. Після плазмового різання, особливо товстого металу, іноді потрібно видалити окалину або незначно зачистити край.
Чому багато підприємств використовують обидві технології?
Тому що вони вирішують різні виробничі завдання. Лазер застосовують там, де потрібні точність і висока якість кромки, а плазму — для швидкого та економічного розкрою товстого металу.
Коротке порівняння
| Критерій | Лазерне різання | Плазмове різання |
| Точність | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐☆ |
| Якість кромки | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐☆ |
| Швидкість на тонкому металі | ⭐⭐⭐⭐⭐ | ⭐⭐⭐☆☆ |
| Швидкість на товстому металі | ⭐⭐⭐☆☆ | ⭐⭐⭐⭐⭐ |
| Зона термічного впливу | Мінімальна | Більша |
| Потреба у післяобробці | Мінімальна | Іноді потрібна |
| Найкраще підходить для | Точних деталей | Товстих металевих листів |
Лазер чи плазма: швидке порівняння
| Параметр | Лазер | Плазма |
| Тонкий метал | ✅ | ⚪ |
| Товстий метал | ⚪ | ✅ |
| Висока точність | ✅ | ⚪ |
| Висока продуктивність | ⚪ | ✅ |
| Мінімальна зона термічного впливу | ✅ | ⚪ |
| Мінімальна потреба у шліфуванні | ✅ | ⚪ |
| Нижча собівартість товстих деталей | ⚪ | ✅ |
Висновок
Лазерне та плазмове різання не є конкурентами — кожна технологія має свої переваги та найкраще підходить для певних виробничих завдань. Лазер забезпечує максимальну точність, чисту кромку й мінімальну післяобробку, тоді як плазма ефективніше працює з товстим металом і великими обсягами виробництва.
Правильний вибір залежить від товщини матеріалу, вимог до якості та економіки виробництва. Саме тому багато сучасних підприємств використовують обидві технології, поєднуючи їхні переваги для досягнення оптимального результату.
